На верхней части маршрутизатора расположены следующие индикаторы (слева направо):

1. Питание.
2. Система.
3. Беспроводное соединение.
4. 2-й порт проводного соединения.
5. 1-й порт проводного соединения.
6. Интернет-соединение.
7. WPS.

Сзади расположены порты для подключения блока питания, кабеля интернет-соединения (синего цвета), двух компьютеров (желтого цвета), а так же кнопка сброса, она же кнопка настройки WPS (Wi-Fi Protected Setup).

Для активации функции WPS держим кнопку нажатой менее 5 секунд, для сброса настроек – более 5 секунд.

На нижней стороне роутера можно найти отверстия для крепления на стену, а так же наклейку, на которой указан серийный номер маршрутизатора, MAC-адрес, пароль к беспроводному подключению по умолчанию, а так же адрес, логин и пароль для доступа к настройкам.

Настройка маршрутизатора

Шаг 1. Открываем настройки маршрутизатора

Открываем браузер, в адресной строке вводим http://192.168.0.1, либо http://tplinklogin.net.

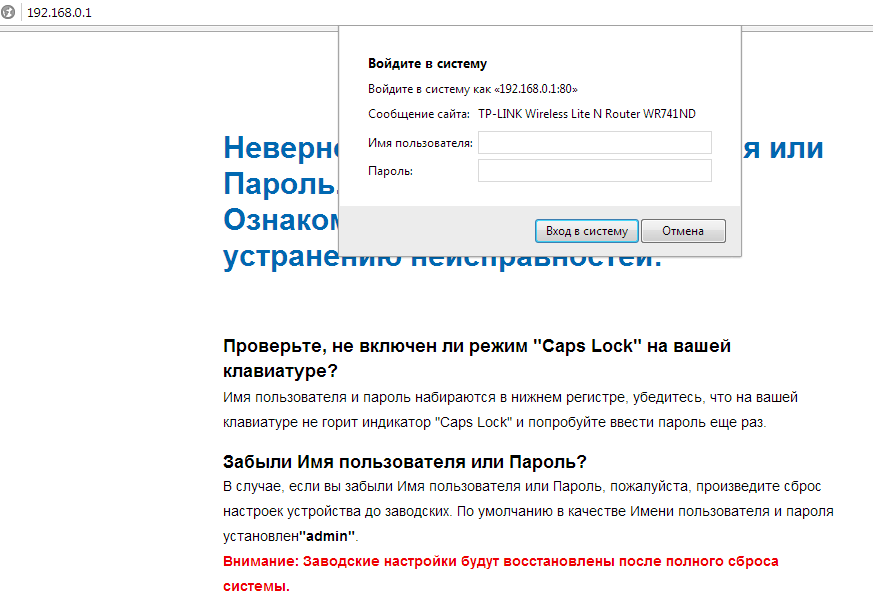

В появившемся окне вводим имя пользователя admin и пароль admin.

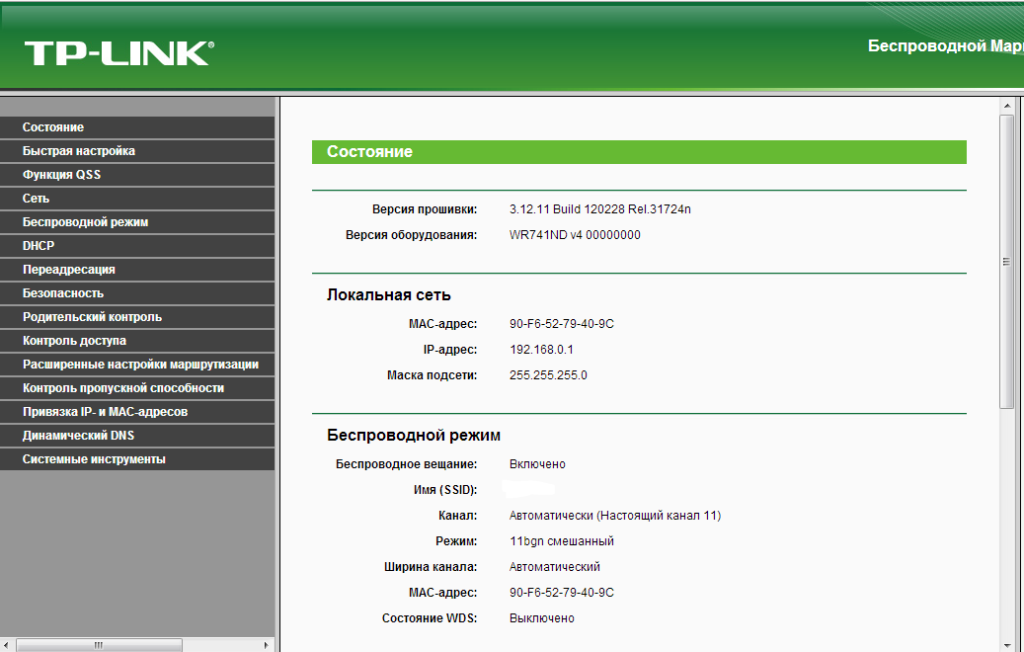

Если имя пользователя и пароль введены правильно, то после авторизации в браузере должна открыться главная страница – «Status»:

Шаг 2. Настраиваем соединение

1. Переходим во вкладку Сеть -> WAN (Network -> WAN).
2. В поле Тип подключения WAN (WAN Connection Type) выбираем PPTP/Russia PPTP.
3. В поле Имя пользователя (User Name) вписываем логин пользователя из договора.
4. В поле Пароль (Password) вписываем пароль из договора.
5. В поле IP-адрес/Имя срвера (Server IP Address/Name) пишем vpn.ptech.by.
6. Режим соединения (WAN Connection Mode) выбираем  Подключить автоматически (Connect Automatically), так роутер самостоятельно всегда будет оставаться на линии.
7. Нажимаем кнопку Сохранить (Save), чтобы сохранить введенные настройки.

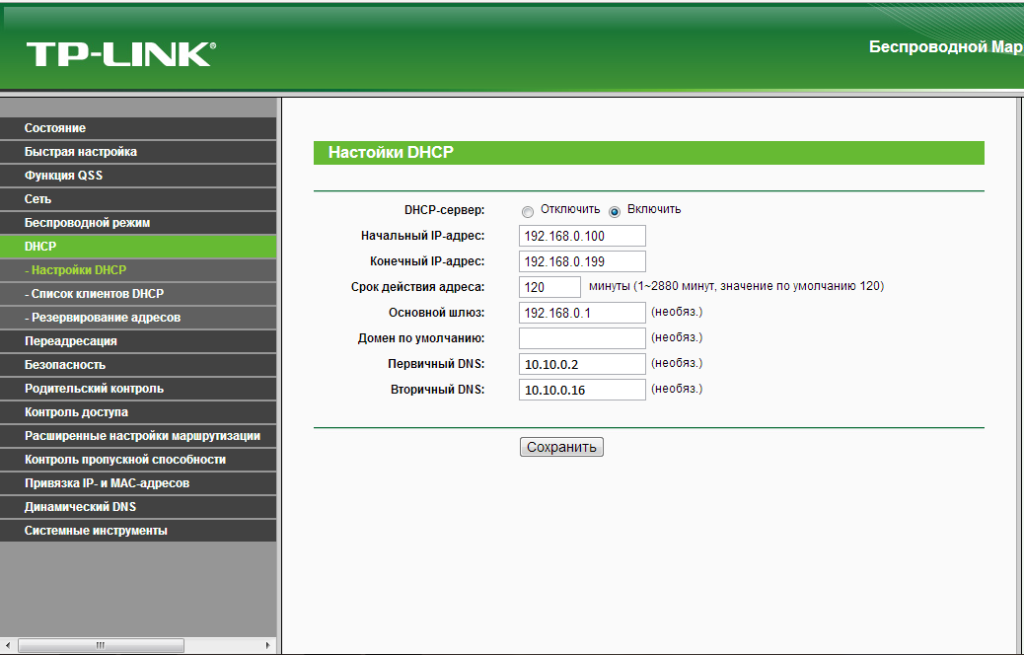

Шаг 3. Настраиваем DHCP

1. Переходим на вкладку DHCP.
2. В поле Default Gateway вписываем 192.168.0.1
3. В поле Первичный DNS вписываем 10.10.0.2
4. В поле Вторичный DNS вписываем 10.10.0.16
5. Остальное оставляем без изменений.
6. Нажимаем кнопку Сохранить (Save).

Для применения изменений следует перезагрузить роутер. Для этого:

1. Переходим на вкладку Системные интсрументы -> Перезапуск (System Tools -> Reboot).
2. Жмём кнопку Перезапуск (Reboot).
3. На вопрос: «Вы точно хотите перезапустить маршрутизатор?» (Are you sure to reboot the router?) Отвечаем: Да (Yes).

Шаг 4. Настраиваем беспроводные сети Wi-Fi

Если Вы хотите подключаться к маршрутизатору не только с помощью кабеля, но и с помощью технологии Wi-Fi (например с ноутбука, планшета или смартфона), Вам необходимо произвести дополнительные Настройки. Для этого надо убедиться в том, что беспроводной режим включен, а также узнать название сети для подключения или задать собственное название для беспроводной сети.

Чтобы узнать название беспроводной сети или задать имена своих беспроводных сетей (поддерживается до 4х сетей одновременно, в каждой можно задать свои настройки безопасности, пароль доступа и т.д.), необходимо перейти во вкладку Беспроводной режим -> Настройки беспроводного режима (Wireless -> Wireless Settings).

Здесь находится чекбокс включения и выключения беспроводного соединения: Включить беспроводное вещание (Enable Wireless Router Radio). А так же чекбокс включения и откючения трансляции имени сети, Включить широковещание SSID (Enable SSID Broadcast). Чтобы сохранить настройки, нажимаем кнопку Сохранить (Save).

При включении и отключении беспроводного соединения, приходится перезагружать маршрутизатор. В более дорогих устройствах эта функция реализована в виде кнопки на корпусе.

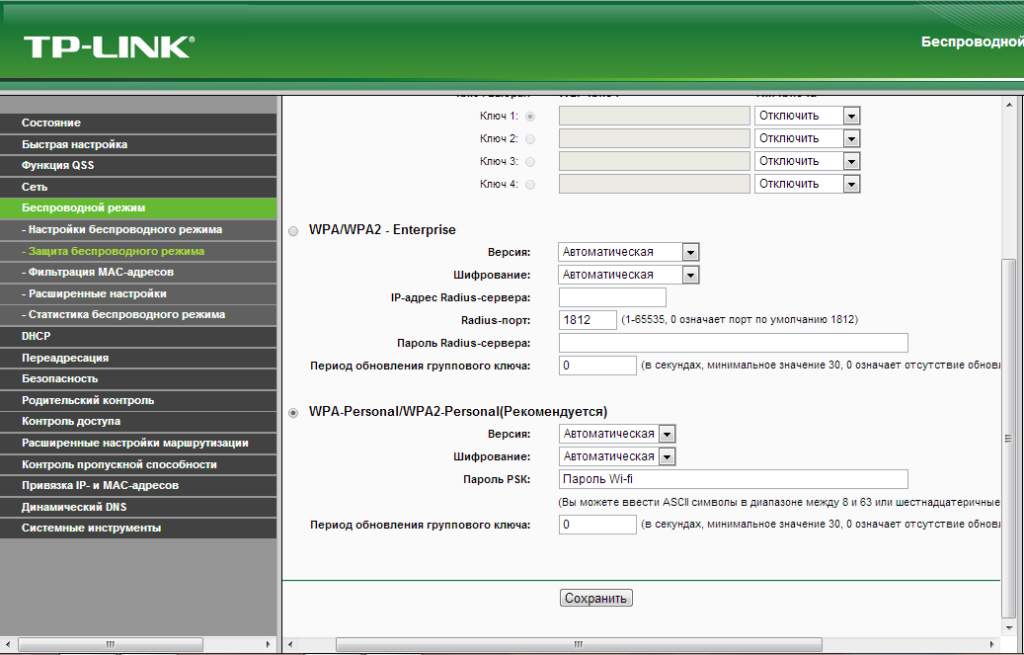

Шаг 5. Настройка защиты беспроводного соединения Wi-Fi

Переходим на вкладку Беспроводной режим -> Защита беспроводного режима (Wireless -> Wireless Security).

Здесь можно посмотреть/изменить пароль к беспроводному соединению, PSK Password, а так же уровень безопасности, вплоть до полного отключения, Disable Security, (например, если нужно организовать свободный доступ в сеть в общественном месте).

Шаг 6. Применение параметров

Для того чтобы настройки вступили в силу требуется перезапустить роутер.
